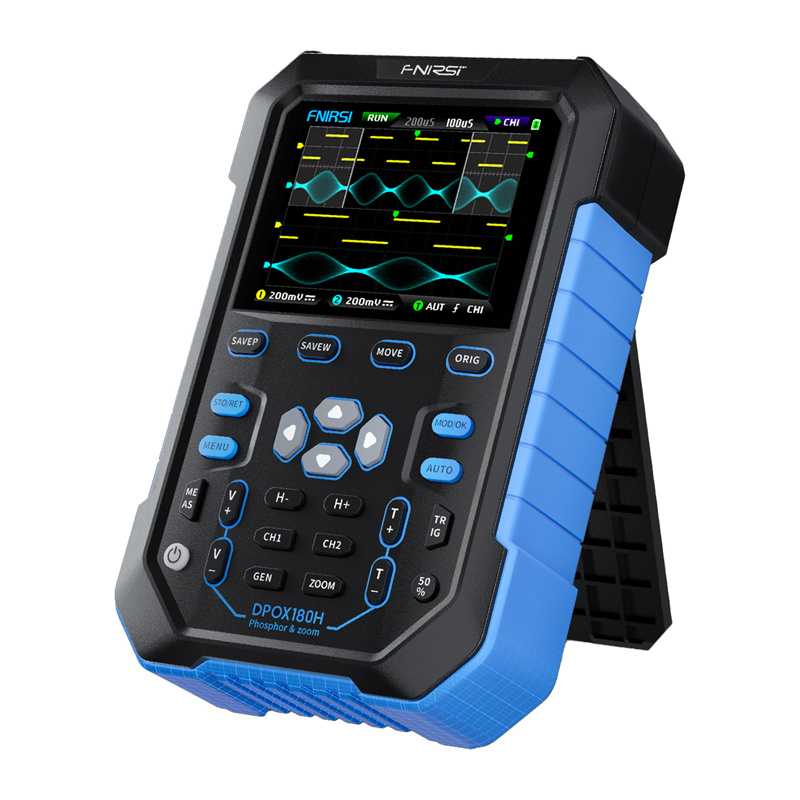

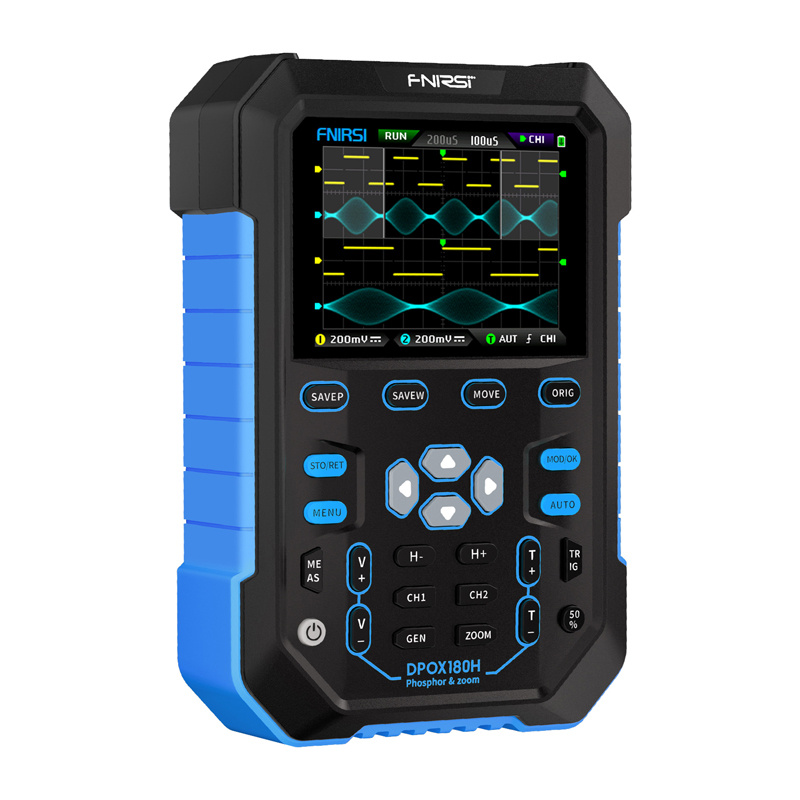

Oscilloscope Phosphore Numérique Portable FNIRSI DPOX180H 2-en-1

Le FNIRSI DPOX180H est un oscilloscope numérique à phosphore portable (DPO) qui combine un oscilloscope à double canal de 180 MHz, un générateur de fonctions DDS de 20 MHz et des fonctions avancées d’analyse de signal. Il est conçu comme un outil compact et mobile pour le service, l’atelier et le travail en laboratoire, offrant une grande fonctionnalité dans un seul appareil.

Largeur de bande de 180 MHz et 500 MSPS – précision de mesure

L’oscilloscope offre une largeur de bande analogique de 180 MHz (-3 dB) et un échantillonnage en temps réel allant jusqu’à 500 MSPS (250 MSPS en fonctionnement à double canal). Cela permet une reproduction précise des bords rapides, des impulsions et des signaux haute fréquence, ce qui est crucial dans le diagnostic des systèmes électroniques modernes.

Technologie Phosphore Numérique – plus d’informations dans la forme d’onde

La technologie Phosphore Numérique utilise une échelle de luminosité et une température de couleur pour visualiser la fréquence du signal. Cela facilite la détection des jitter, du bruit, des instabilités et des événements rares qui peuvent rester invisibles dans les oscilloscopes classiques.

50 000 wfms/s – pas de temps mort

Le taux de rafraîchissement élevé de 50 000 formes d’onde par seconde réduit considérablement le temps mort d’acquisition. Cela vous permet de capturer efficacement les perturbations à court terme et les anomalies de signal, ce qui est particulièrement important lors de l’analyse des alimentations à découpage et des bus numériques.

Limite de bande passante matérielle de 20 MHz et déclenchement stable

Le filtre passe-bande matériel de 20 MHz commutable intégré réduit efficacement le bruit et les harmoniques d’ordre supérieur. Combiné à un système de déclenchement étendu (Auto/Normal/Single, bord montant et descendant) et à une stabilisation de déclenchement adaptative, il garantit une image de signal claire et stable.

FFT et mode X-Y – analyse de fréquence et de relation

La fonction FFT fournit un aperçu rapide et qualitatif du spectre de fréquence du signal testé. De plus, le mode X-Y avec phosphore numérique vous permet d’analyser les relations d’amplitude et de phase entre deux canaux, par exemple, sous forme de figures de Lissajous.

Zoom temporel et mode défilement

L’oscilloscope offre une base de temps ZOOM dans la plage de 2×–1000×, permettant une analyse précise des segments d’onde sélectionnés. Le mode défilement permet une observation continue des signaux à évolution lente en temps réel.

Générateur DDS de 20 MHz et fonction de découpage

Le générateur de fonctions DDS intégré de 20 MHz prend en charge 14 types de formes d’onde, avec un réglage de fréquence par pas de 1 Hz. La fonction de sortie de découpage unique vous permet de découper un fragment de la forme d’onde mesurée et de l’utiliser comme signal de sortie du générateur, avec la possibilité de sauvegarder jusqu’à 500 signaux personnalisés.

Stockage, visualisation et exportation des données

La mémoire interne de 120 Mbit peut stocker jusqu’à 250 formes d’onde et 90 captures d’écran (BMP). Les données peuvent être visualisées directement sur l’appareil ou exportées vers un ordinateur via USB, et le firmware peut être facilement mis à jour.

Mobilité, sécurité et facilité d’utilisation

L’écran couleur IPS de 2,8″ (320×240) garantit une bonne lisibilité dans toutes les conditions. L’appareil est équipé d’une configuration automatique à bouton unique, de mesures par curseur, d’une protection d’entrée jusqu’à 400 V, d’une batterie Li-ion de 3000 mAh (jusqu’à environ 4 heures de fonctionnement) et d’une charge rapide de 5 V / 2 A. Le FNIRSI DPOX180H est un outil polyvalent et sûr pour les ingénieurs en électronique, les techniciens de service, les étudiants et les hobbyistes exigeants.
