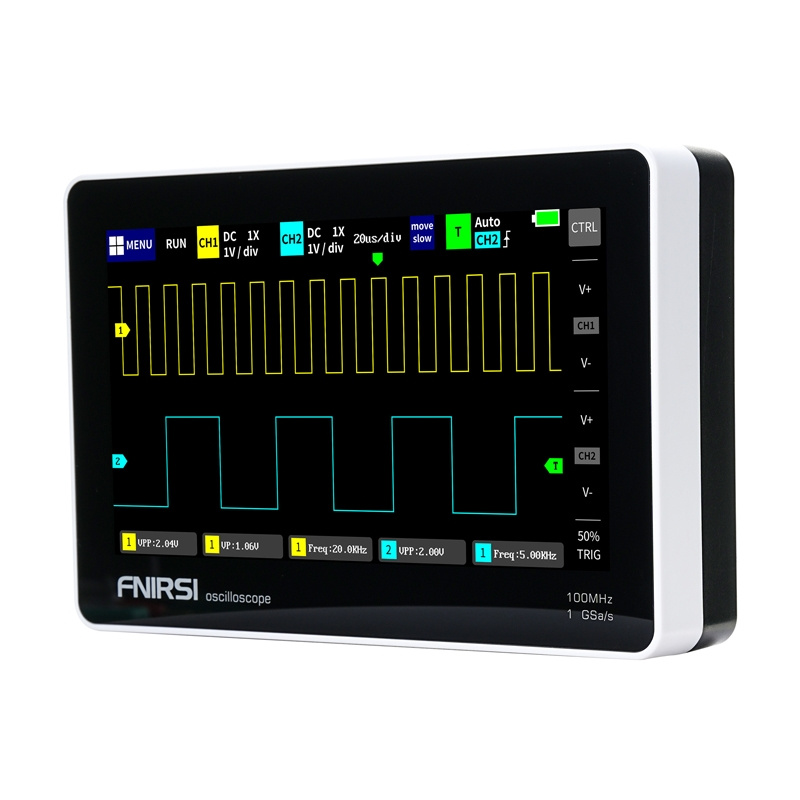

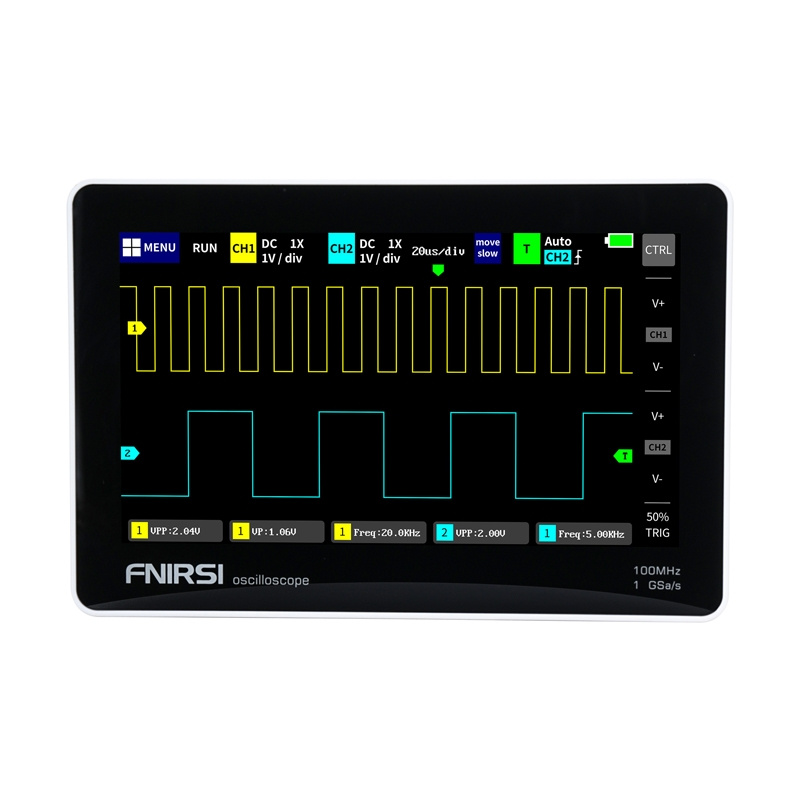

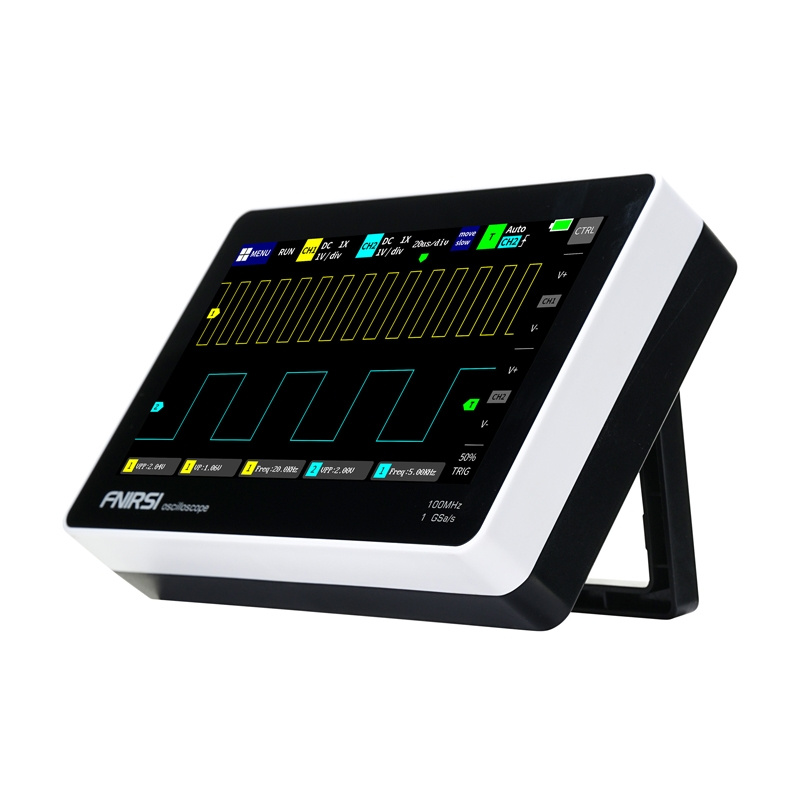

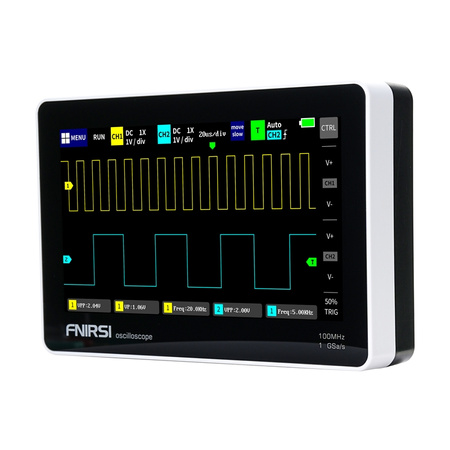

Oscilloscope portable FNIRSI 1013D 7″

L’oscilloscope portable FNIRSI 1013D avec un écran tactile de 7″, 2 canaux de mesure, une bande passante de 100 MHz et un taux d’échantillonnage de 1 GSa/s permet une analyse précise des signaux dans le service, l’atelier et la conception d’appareils électroniques. L’appareil est équipé d’un écran TFT de 800×480 facile à lire, d’un ajustement automatique du signal par une seule touche et d’une fonction d’enregistrement des formes d’onde, permettant des mesures pratiques et rapides partout. Le support pour l’analyse des signaux analogiques et numériques le rend adapté aux services d’équipement et aux applications DIY. La batterie lithium intégrée de 6 000 mAh permet à l’appareil de fonctionner pendant environ 4 heures.

Écran tactile clair

Le FNIRSI 1013D dispose d’un écran LCD TFT de 7 pouces avec une résolution de 800×480, offrant une haute luminosité, un bon contraste et une reproduction précise des formes d’onde. L’opération tactile de l’écran permet un zoom rapide, un panoramique et un changement des paramètres de mesure, accélérant le travail sans avoir besoin de boutons physiques. L’écran est fabriqué avec une technologie capacitive, connue des smartphones modernes, ce qui garantit un fonctionnement fluide et sans délais lors du changement de paramètres. La fonction de mesure du curseur permet une lecture précise de l’amplitude, de la période et de la fréquence du signal sans avoir besoin de convertir les unités à partir de la grille de l’écran, ce qui est particulièrement utile avec des signaux déformés ou des formes d’onde rectangulaires avec du bruit.

Deux canaux de mesure

L’appareil est équipé de deux canaux de mesure avec une impédance d’entrée de 1 MΩ, permettant l’analyse de deux signaux simultanément, facilitant la comparaison de l’entrée et de la sortie des circuits amplificateurs, des convertisseurs ou l’analyse des signaux PWM. Cela élargit considérablement le champ d’application par rapport aux modèles à un seul canal. Vous pouvez également effectuer une analyse de motifs de Lissajous en mode XY, ce qui permet de déterminer la fréquence, l’amplitude et le décalage de phase entre deux groupes de signaux.

Ajustement automatique du signal

La fonction d’ajustement automatique par une seule touche permet d’ajuster instantanément les paramètres de mesure du signal sans calibration manuelle. En conséquence, le FNIRSI 1013D peut ajuster les paramètres pour un signal de 1 Vpp en moins d’une seconde, économisant du temps et augmentant l’efficacité du travail. L’algorithme de logique floue intégré garantit une grande précision et place automatiquement le signal au centre de l’écran, facilitant ainsi l’analyse.

Protection contre les dommages

L’oscilloscope utilise des modules de protection contre les surtensions intégrés jusqu’à 400 V pour éviter d’endommager accidentellement l’appareil lors de la mesure de signaux haute tension, même si la sonde n’est pas réglée en mode 10X. Cela permet de tester en toute sécurité des circuits de puissance et haute tension.

Stockage et exportation des données

Le FNIRSI 1013D offre une mémoire interne de 1 Go, ce qui permet de stocker jusqu’à 1 000 images et 1 000 ensembles de formes d’onde. Cela permet d’enregistrer rapidement les résultats de mesure d’une seule touche et de les exporter via USB vers un ordinateur pour une analyse plus approfondie. La fonction de gestion des formes d’onde permet de visualiser des vignettes des formes d’onde stockées, de zoomer, de supprimer et d’analyser directement sur l’appareil avec un curseur – similaire à une galerie de smartphone, ajoutant à la commodité de la gestion des données.

Fonctions de déclenchement avancées

L’oscilloscope offre un ensemble complet de modes de déclenchement – Auto, Unique et Normal. Cette disposition permet de tester des signaux d’allumage pulsés soudains, des signaux de télécommande IR ou des signaux sinusoïdaux en fonction du mode sélectionné, faisant de l’appareil un outil de diagnostic polyvalent. Vous pouvez également définir le bord de déclenchement (montant/descendant) et le canal de déclenchement, vous permettant de capturer précisément les fragments de signal d’intérêt.

Inclus :

• Oscilloscope portable à écran tactile FNIRSI 1013D
• Sonde (100 MHz) x2
• Chargeur USB
• Manuel utilisateur
